VANA MOTORIZATA ON/OFF, CU 2 CAI SALUS PMV24 CU RACORD 3/4′

Salus PMV24 este o vana motorizata cu 2 cai, racord 3/4, utilizata pentru controlul deschis/inchis al debitului de agent termic in sistemele de incalzire rezidentiale.

Ai nevoie de o vana 2 cai atunci cand:

• Vrei sa separi instalatia pe zone de incalzire
• Controlezi independent un circuit (ex: boiler apa calda menajera)
• Vrei sa opresti complet circulatia pe un circuit secundar
• Instalezi o centrala cu mai multe zone de control

Modelul PMV24 este varianta cu filet interior 3/4, potrivita pentru circuite uzuale rezidentiale.

Cum functioneaza vana motorizata 2 cai Salus PMV24?

Functionarea este de tip ON/OFF, cu arc de revenire.

Tensiune alimentare: 230V AC / 50Hz
Consum electric: 6W

Principiu de lucru:

• Se aplica tensiune → vana se deschide in aproximativ 14 secunde
• Se elimina tensiunea → vana se inchide automat in aproximativ 3 secunde
• Inchiderea este realizata prin arc intern de revenire

Acest sistem previne functionarea centralei pe circuit inchis si protejeaza pompa de circulatie.

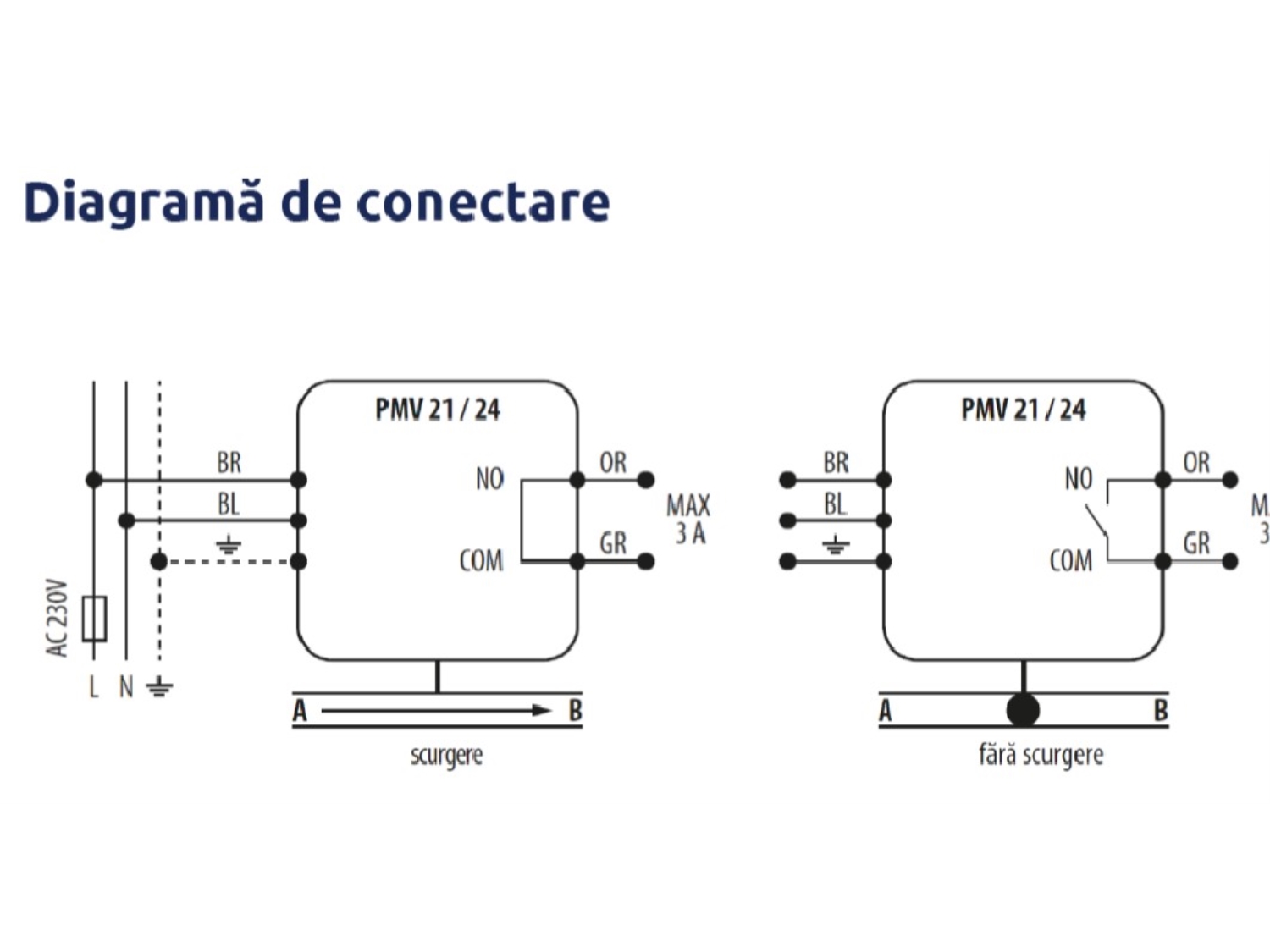

Cum se leaga vana motorizata Salus PMV24?

Vana este livrata cu cablu precablat cu 5 fire.

Configuratie electrica vana motorizata Salus PMV24:

• Maro – Faza (L)
  Aplicarea tensiunii de 230V comanda deschiderea vanei.
• Albastru – Nul (N)
  Alimentare comuna actuator.
• Verde/galben – Impamantare (PE)
  Protectie electrica obligatorie.
• Portocaliu – COM (contact comun microcomutator auxiliar)
• Gri – NO (contact normal deschis)

Logica microcomutatorului:

• Vana complet deschisa → contact portocaliu-gri inchis
• Vana inchisa → contact deschis

Acest contact auxiliar permite pornirea centralei sau a pompei doar dupa deschiderea completa a vanei, asigurand functionare sincronizata si protejand instalatia. Daca nu este utilizat microcomutatorul, firele portocaliu si gri se izoleaza.

Cand alegi varianta 3/4 PMV24?

Alegi PMV24 3/4 atunci cand:

• Circuitul secundar este dimensionat pe 3/4
• Debitul instalatiei se incadreaza in limita presiunii diferentiale admise
• Instalezi sisteme rezidentiale standard cu una sau doua zone

Presiune diferentiala maxima (3/4): 0.8 bar | Presiune statica maxima: 8.6 bar

Este potrivita pentru majoritatea instalatiilor de casa sau apartament.

Caracteristici tehnice vana motorizata cu 2 cai Salus PMV24 – 3/4′

Model: PMV24
– Tip: vana motorizata 2 cai
– Racord: 3/4 filet interior
– Tensiune alimentare: 230V AC / 50Hz
– Consum electric: 6W
– Timp deschidere: 14 secunde
– Timp inchidere: 3 secunde
– Presiune diferentiala maxima: 0.8 bar
– Presiune statica maxima: 8.6 bar
– Temperatura minima lichid: 5°C
– Temperatura maxima lichid: 88°C
– Temperatura ambient operare: -10°C pana la +60°C
– Grad protectie: IP20
– Garantie: 24 luni (durata medie de utilizare: 5 ani)

Avantaje reale in exploatarea unei vane motorizat cu 2 cai Salus PMV24 – 3/4′

• Actuator detasabil – permite interventie fara demontarea corpului
• Actionare manuala – operare in caz de urgenta sau umplere sistem
• Indicator de pozitie vizibil
• Microcomutator auxiliar integrat
• Arc de revenire automat pentru siguranta
• Compatibilitate universala cu centrale termice rezidentiale

Pentru cine este recomandata aceasta vana?

• Sisteme cu zone multiple de incalzire
• Control circuit boiler ACM
• Modernizare instalatii existente
• Sisteme cu automatizare prin termostat de ambient

Recomandari importante de instalare

• Montaj realizat de personal autorizat
• Nu se monteaza cu actuatorul orientat in jos
• Se respecta presiunea diferentiala admisa
• Se verifica tensiunea de alimentare 230V AC

Salus PMV24 este o solutie sigura, robusta si eficienta pentru controlul circuitelor de incalzire rezidentiale.

Garantie: 2 ani

Brand : Salus

Documentatie:

Fisa de date si instructiuni vana PMV 21
