PACHET 2 X PANOU SOLAR CU TUBURI VIDATE FERROLI ECOTUBE NEW 20 TUBURI

Un sistem cu panouri solare cu tuburi vidate (heat pipe) este o solutie de incalzire a apei menajere bazata pe energia solara. Acest sistem utilizeaza panouri solare cu tuburi vidate care colecteaza radiatia solara si o transforma in caldura, care este transferata apoi catre sistemul de incalzire al apei. Sistemele solare cu tuburi vidate cu heat pipe sunt eficiente, fiabile si ecologice.

Pachet solar cu panouri cu tuburi vidate Ferroli Ecotube New 20 tuburi – productie de apa calda menajera pentru 4 – 5 persoane:

1. Panou Solar cu tuburi vidate Ecotube New 20 (include suportii de montaj) – 2 bucati
2. Grup de pompare pentru sisteme de instalatii cu panouri solare Ferolli IDRO 12S Easy – 1 bucata
3. Panou de comanda si control Ferroli Ecotronic Pro – 1 bucata

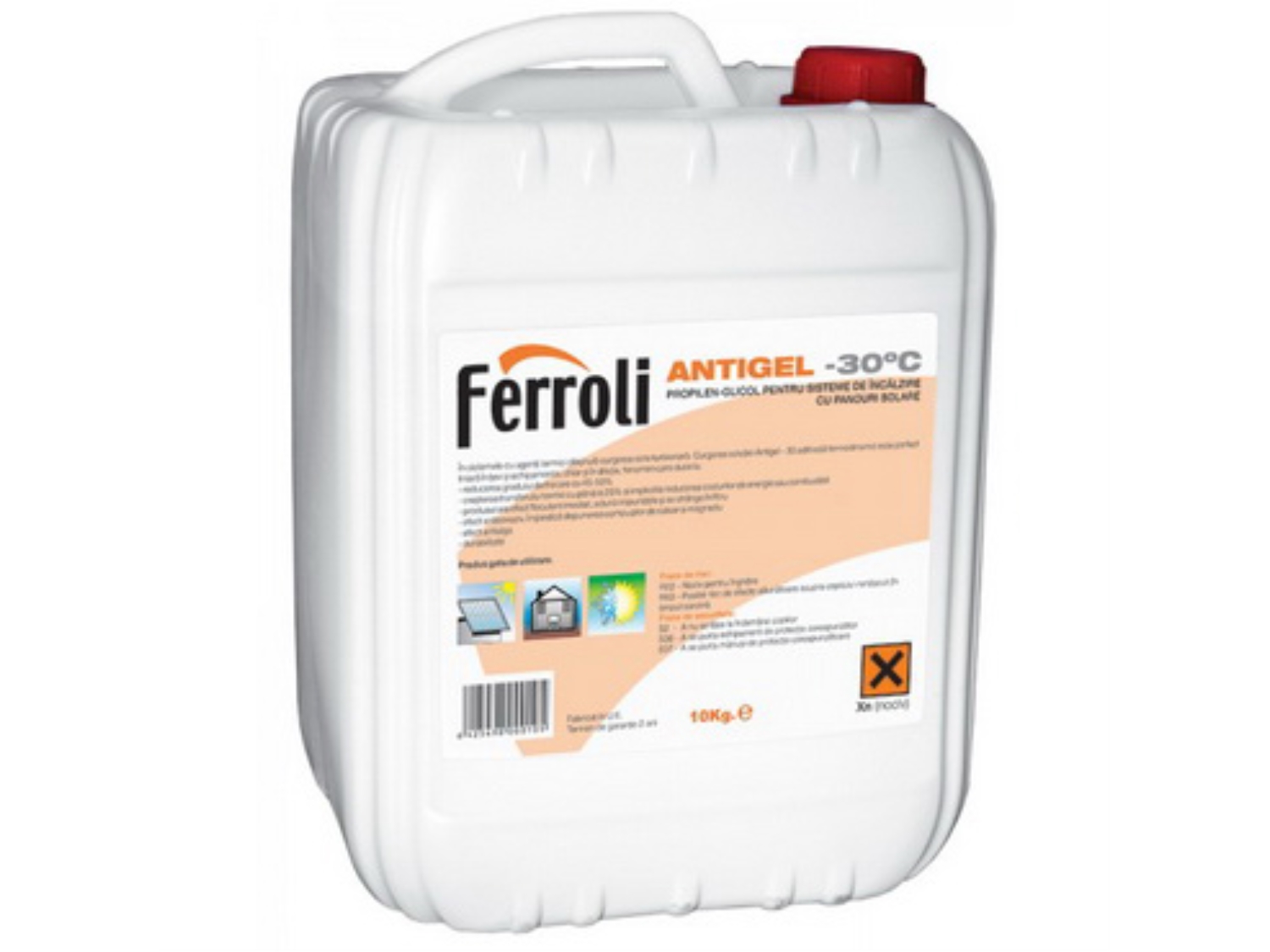

4. Antigel solar -30°C. Vector termic permanent destinat instalatiilor cu panouri solare presurizate (bidon 10 kg) – 3 bucati

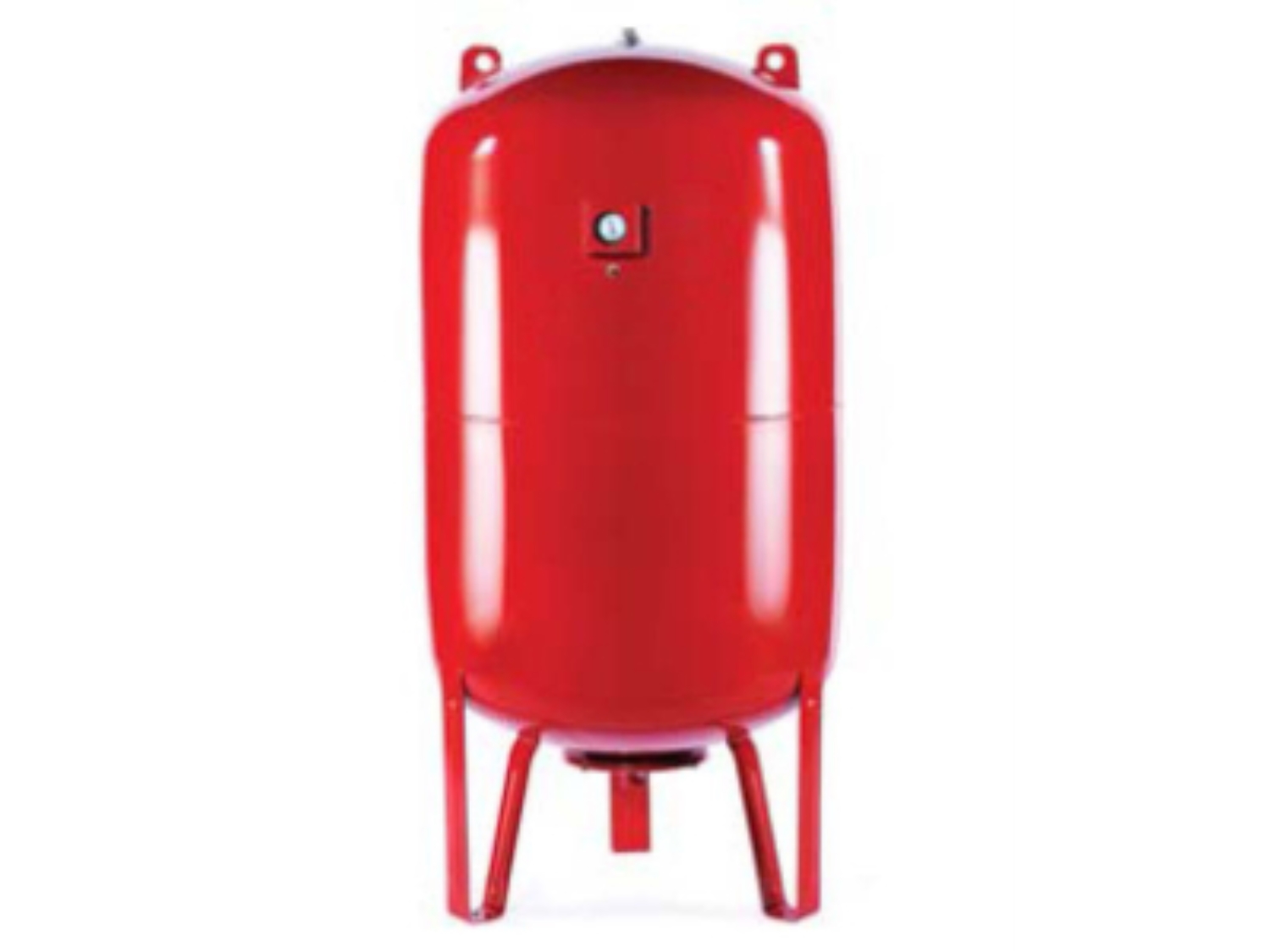

5. Vas de expansiune pentru instalatii solare VEF 50 litri

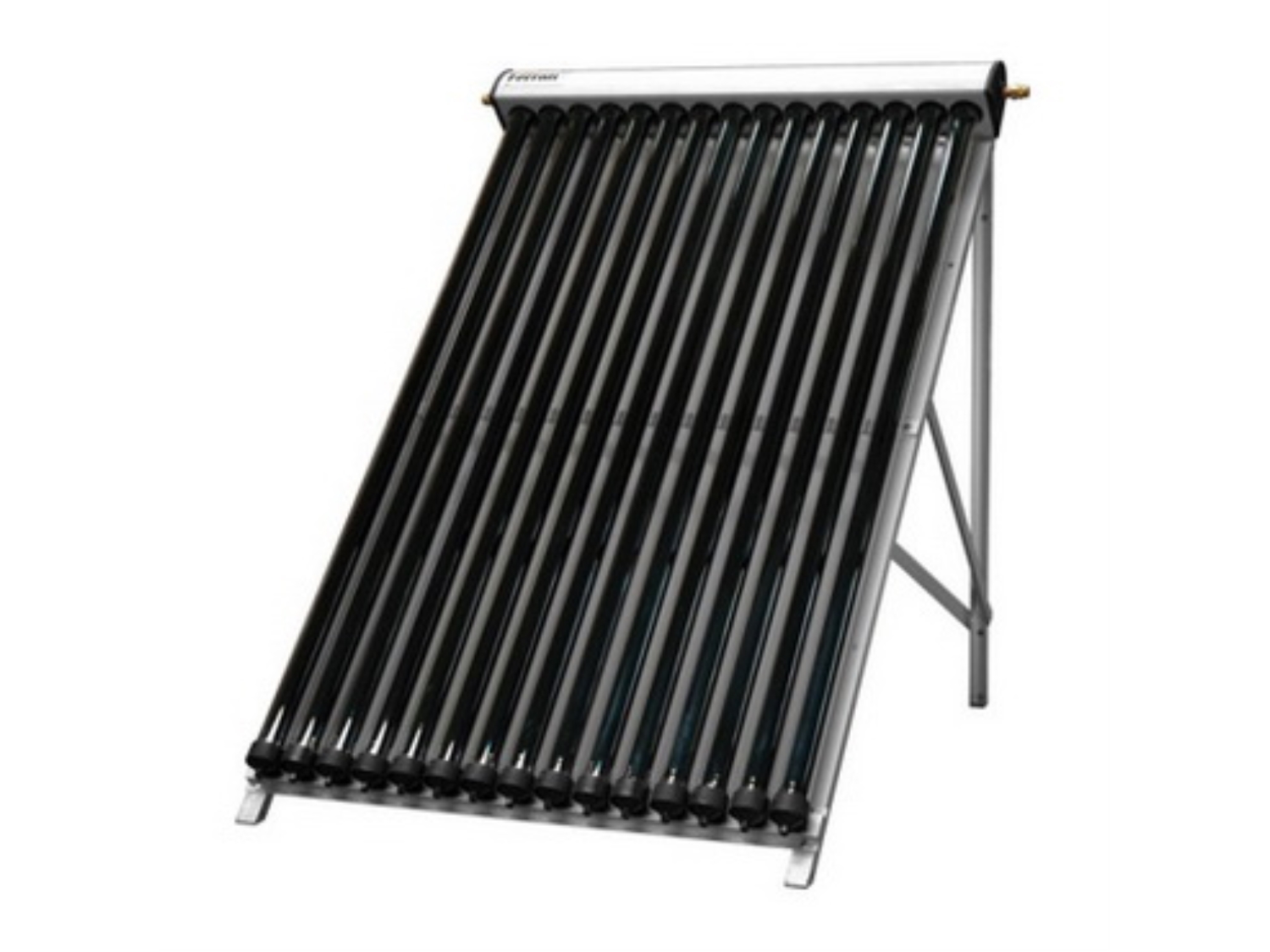

Caracteristici tehnice panou solar Ferroli Ecotube New 20 tuburi
– productie anuala de energie in conditii Wurzburg > 675 kWh/mp
– putere termica in conditii Wurzburg = 1470 W / panou
– numar tuburi (heat pipe): 20
– presiune lucru: 4 bar
– temperatura maxima adimsa a agentului termic: 280°C
– debit agent termic recomandat: 50 – 150 litri/minut
– volum agent termic: 1.54 litri
– grosime izolatie panou: 40 mm
– suprafata de captare: 2.74 m²
– dimensiune tub vidat (D x H): 58 x 1.800 mm
– dimensiune panou (H x L x A): 2.020 x 1.825 x 155 mm
– greutate panou: 80 kg

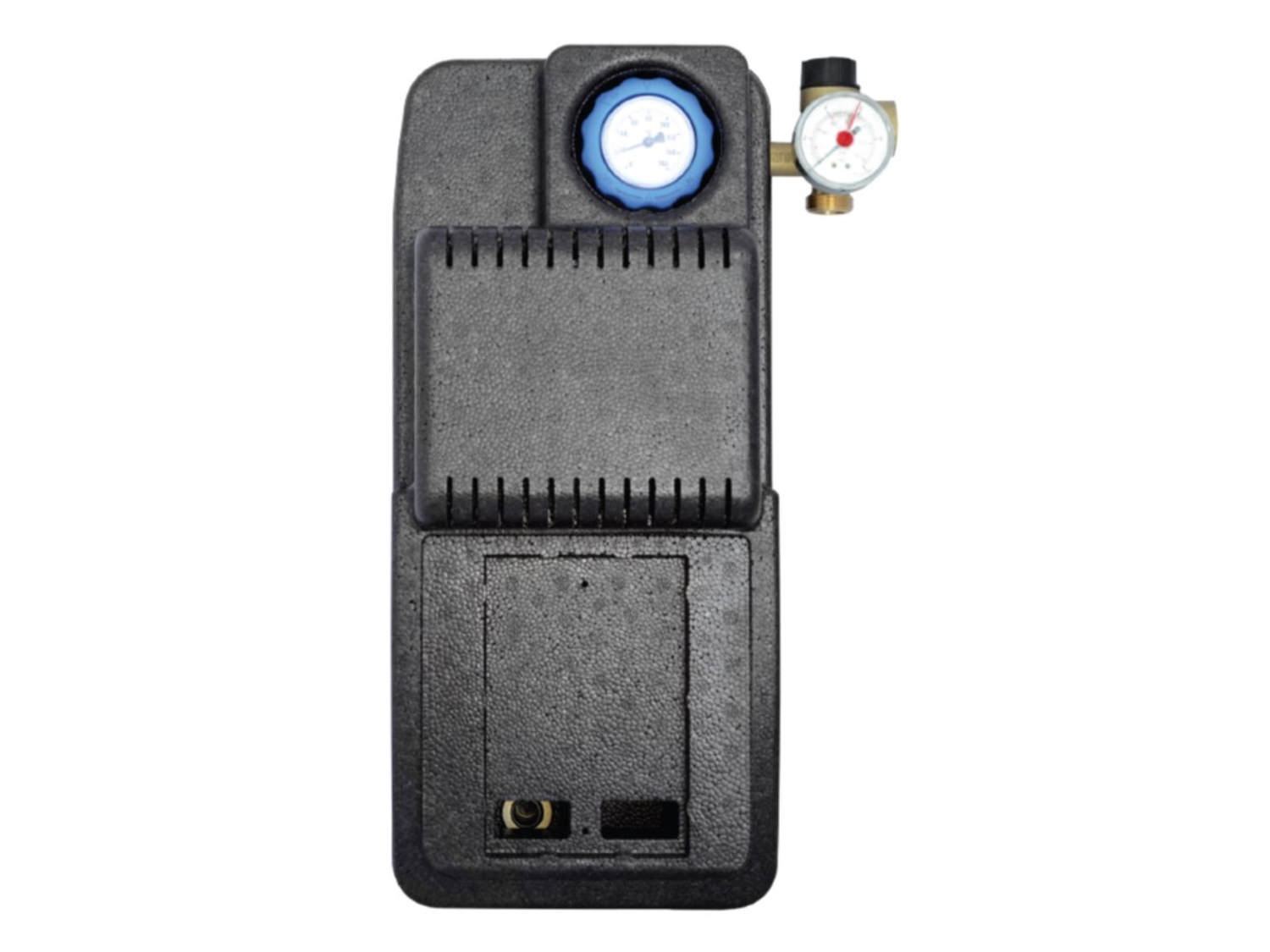

Caracteristici tehnice grup de pompare pentru sisteme de instalatii cu panouri solare Ferolli IDRO 12S Easy
– pompa de circulatie cu 3 viteze
– robinet de încarcare/descarcare instalatie
– termometru cu ac pentru tur si retur
– kit pozitionare pe perete
– izolatie din polistiren expandat
– urechi de fixare pentru vas de expansiune
– grup de siguranta cu supapa de siguranta si manometru
– vana de reglare debit cu vizualizare

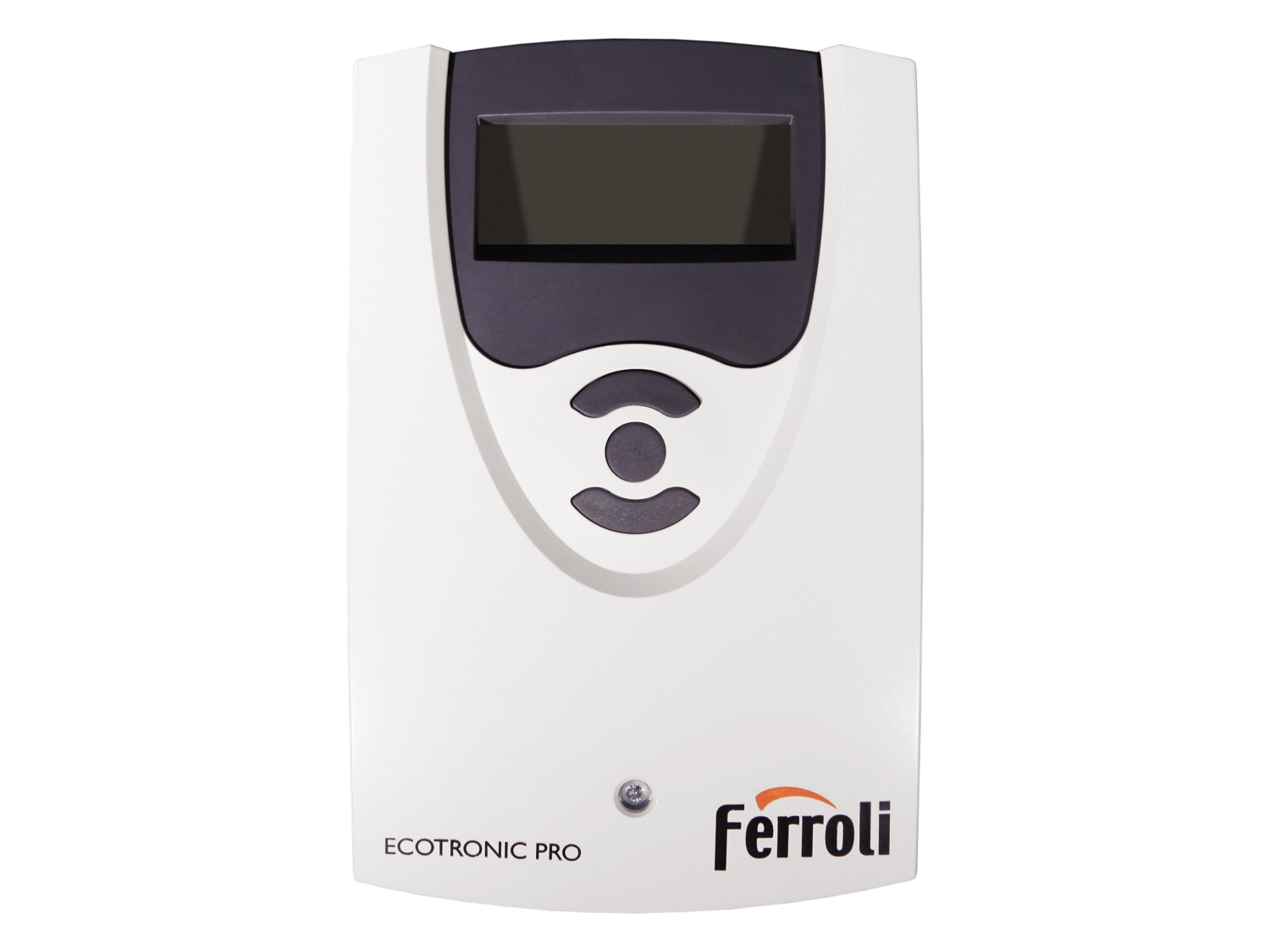

Caracteristici tehnice panou de comanda si control Ferroli Ecotronic Pro
– intrari: 4 senzori de temperatura Pt1000, 1 Grundfos Direct Sensor™ VFD
– iesiri: 1 relee semiconductoare, 1 iesiri PWM
– frecventa PWM: 512 Hz
– voltaj PWM: 10,5 V
– capacitate de comutare: 1 (1) A 100 … 240 V~ (releu semiconductor)
– capacitatea totala de comutare: 1 A 240 V~
– alimentare electrica: 100 … 240 V~, 50 … 60 Hz
– tipul racordarii: Y
– putere absorbita – Standby: < 1 W - modul de functionare: Tip 1.C.Y - tensiune nominala - de impuls: 2.5 kV - interfata de date: VBus® - iesire de curent VBus®: 35 mA - functii: controlul functionarii, tahometru pentru ore de functionare, reglarea turatiei, optiunea drain-back, calorimetru - material carcasa: masa plastica, PC-ABS si PMMA - montaj pe perete, posibilitate de montaj in tabloul de comanda - afisaj/display: monitor de sistem pentru vizualizarea instalatiei, afisaj cu 16 segmente, afisaj cu 7 segmente, 8 simboluri pentru starea sistemului - comanda prin trei butoane in partea frontala a carcasei - tipul de protectie: IP 20 / EN 60529 - clasa de protectie: I - temperatura ambianta: 0 … 40°C [32 … 104°F] - dimensiuni: 172 x 110 x 46 mm Caracteristici tehnice Antigel solar -30°C - vector termic permanent, aditivat termodinamic, recomandat in instalatiile de incalzire cu panouri solare - efect anticongelant pana la – 30°C - efect floculant antialga, curatarea instalatiei de impuritati Caracteristici vas de expansiune pentru instalatii solare VEF 50 litri - volum: 50 litri - temperatura min/max de lucru: -10 ⁰C / 99 ⁰C - presiune presetata: 2 bar - dimensiune racord: 1' - dimensiuni (H x D): 600 x 409 mm In componenta pachetului NU sunt incluse urmatoarele accesorii de montaj: - ventil termostatic de amestec VTA 322-3/4 - robineti si aerisitor automat - teava din cupru sau inox necesara legaturilor panou/boiler - boiler - vas de expansiune pentru boiler Aceste accesorii se achizitioneaza separat!!! Garantie: 24 luni Livrarea echipamentelor care compun pachetul Ecotube 20 tuburi se face doar in anumite conditii, cu masinile din flota proprie sau cu ridicare directa din depozitul nostru. Pentru detalii va rugam sa ne contactati.

Documentatie:

Manual panouri cu tuburi vidate heat pipe Ecotube

Fisa tehnica vas expansiune VEF

Fisa tehnica antigel solar

Manual de instalare si utilizare grup pompare

Manual de instalare_Ecotronic_PRO

Fotografiile afisate au caracter informativ si pot contine accesorii neincluse in pachetul standard, pot prezenta diferente în ceea ce priveste nuanta, textura sau aspectul final al produsului real. Totodata, unele specificatii ale produsului pot fi modificate de catre producator, fara preaviz sau pot contine erori de operare
